SAÉ 2.01

Architecture Réseau & Cloud

Déploiement d'une infrastructure complète (Système, Réseau, Services) sur un cloud privé OpenStack.

Le Projet

Simulation de la mise en place d'un réseau d'entreprise. L'objectif était de maîtriser l'interconnexion de réseaux virtuels et le déploiement de services critiques dans un environnement contrôlé.

OpenStack Routing Linux/Windows

Environnement Cloud

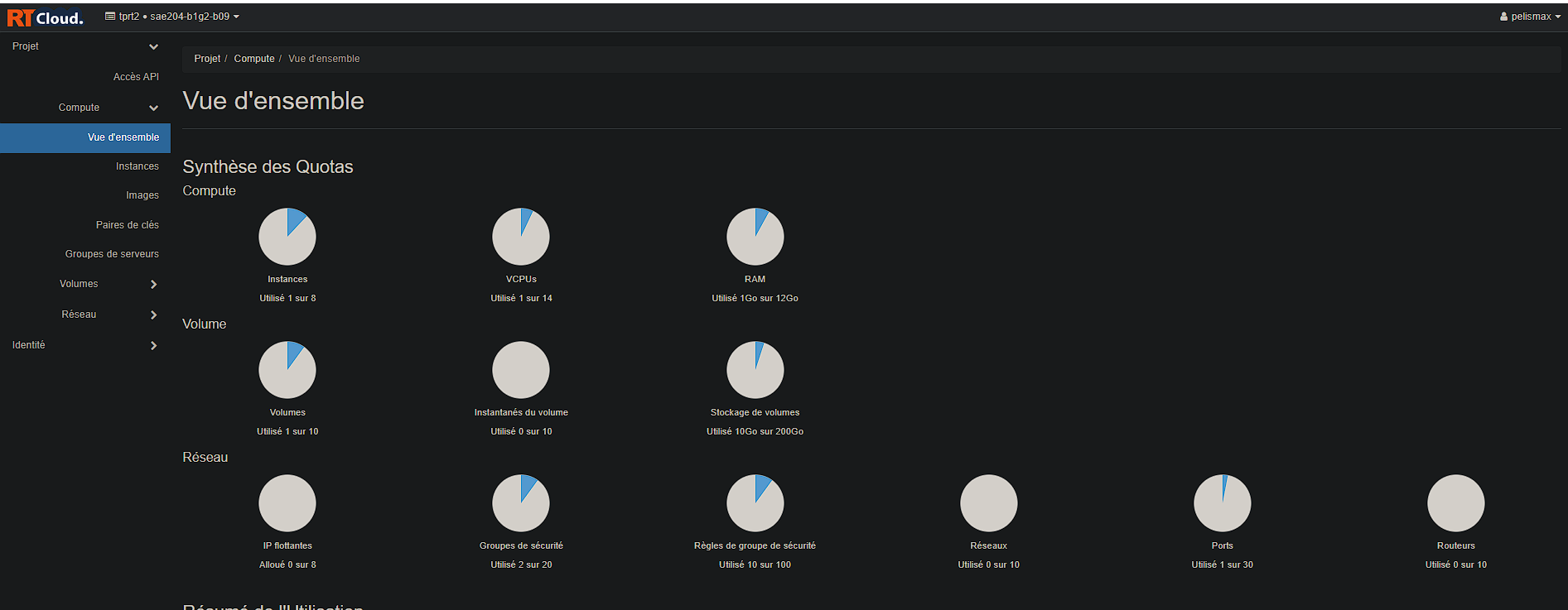

OpenStack Dashboard

Infrastructure Déployée

Clients Windows 10

Réseau: NET0

x2 VMs

Hostname Accès

w10a-paquee.proj-gxby

w10b-pelismax.proj-gxby

Protocole: RDP (3389)

Serveurs CentOS 8

Réseau: NET1 / NET2

x2 VMs

Hostname Accès

serva-paquee.proj-gxby

servb-pelismax.proj-gxby

Protocole: SSH (22)

Topologie Réseau

Subnets

WAN 152.77.180.0/24 // Ext_UGA
LAN 10.X.Y.0/24 // NET0 (Admin)
DMZ 192.168.(10X+Y).0/24 // NET1 (Web)

Gateways

GW0 NET0 WAN
GW1 NET0 NET1
GW2 NET0 NET2

Services & Implémentation

Socle Infrastructure

Déploiement initial des instances et sécurisation SSH/RDP. Configuration du routage statique et dynamique.

Services Essentiels

DNS (Bind9)

Résolution FQDN interne

FTP (Vsftpd)

Partage de fichiers

Applications & Supervision

Mise en production d'un cloud privé et surveillance.

Nextcloud Grafana Prometheus
